旋转式蓄热氧化炉(R-RTO)

所属分类:有机废气治理

产品规格:

发布时间:2022-01-10

访问数量:2020

咨询详情

产品概述:

旋转式RTO简介:
在有机废气净化诸方法中,蓄热燃烧法是目前一种很有发展前景的VOCs废气治理方法,其所用的装置蓄热式热力氧化器(RegenerativeThermalOxidizer,简称为“RTO”),在充分满足燃烧过程的必要条件下,燃烧法可以使有害物质达到完全燃烧氧化。目前,典型的RTO已从两室、三室、五室发展到七室和多室装置,以满足各种需要,并已开发了许多不同类型的RTO装置,其中最为代表性的就是旋转式RTO。

旋转式RTO

旋转式RTO工艺原理:


旋转RTO原理图



旋转式蓄热氧化炉将废气加热至760℃以上,将VOCS分解成二氧化碳和水,蓄热陶瓷在旋转阀门的作用下完成 蓄热===放热 ,热利用率达到95%以上。


旋转式RTO应用范围
1、适用于喷漆、涂装、涂布、化工、石化等行业。
2、风量:1000~1000000Nm3/h
3、组分:组分复杂,不具有回收价值,难重复利用
4、浓度: 1000mg/Nm3<浓度<25%LEL

旋转式RTO产品优势:
VOCs去除率达到99%,净化效率高
采用旋转阀门控制气体流向,运行稳定,故障率低
采用高品质蓄热陶瓷为蓄热体,热利用效率达95%,热利用率高
可将VOCS加热至760℃以上,适用于大部分VOCS净化,应用范围广
当VOCS浓度达到一定浓度式,R-RTO可实现自供热,节约能源

旋转式RTO核心部件:

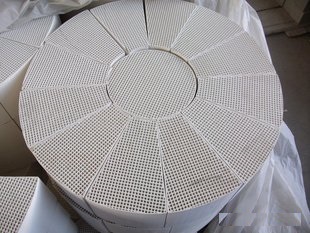

蓄热陶瓷

蓄热陶瓷

我司采用特制扇形结构,空间利用率高, 降低风阻,节约能耗

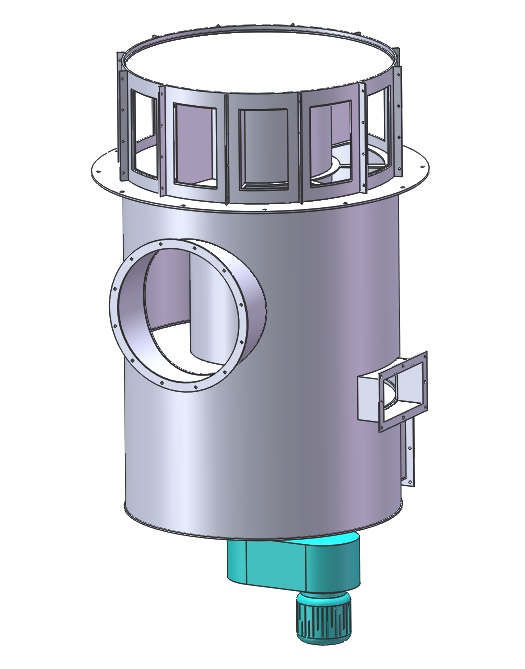

旋转阀门


由于风向切换阀门性能优劣对RTO 设备的运行非常关键,系统中风向切换阀要求全部采用连续旋转阀门,阀门精度高,泄漏量小(≤1%),寿命长,故障率低,运行可靠。

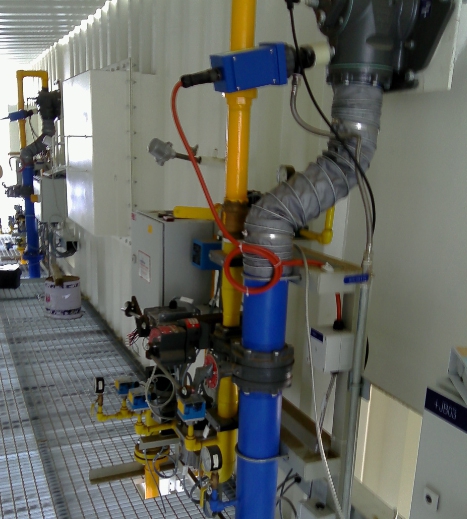

燃烧器

燃烧器


燃烧器要求采用美国进口品牌,低压头比例调节式燃气燃烧器,能实现连续比例调节,调节范围≥20:1,燃料为天然气,高压点火,可适应多种应变情况,燃烧系统含助燃风机、高压点火变压器、比例调节阀、UV 火焰探测器等,比例调节阀能根据炉膛所需的温度变化来调节其开度,达到节省燃料;燃料和助燃空气同步变化,稳定燃烧的目的。

蓄热陶瓷

旋转式RTO氧化室及蓄热室内保温采用硅酸铝陶瓷纤维模块,耐热≥1200℃,容重≥200kg/m3,陶瓷纤维模块内设置耐热钢骨架,用锚固件固定在炉体壳体上,耐高温陶瓷纤维外表面涂敷耐高温抹面。



欢迎留言洽询详细信息!
