等离子切割烟尘净化

风门式切割平台除尘系统

所属分类:等离子切割烟尘净化

产品规格:

发布时间:2022-01-10

访问数量:1335

咨询详情

产品概述:

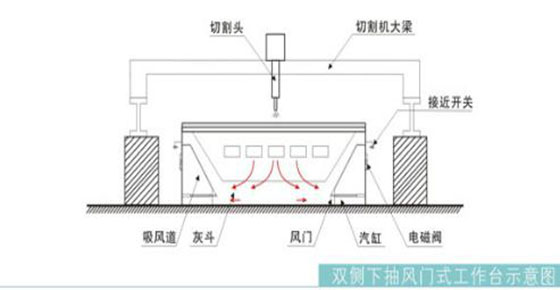

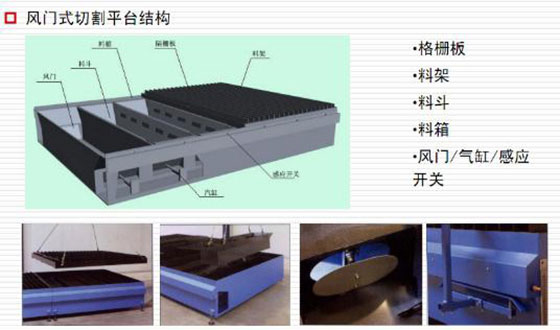

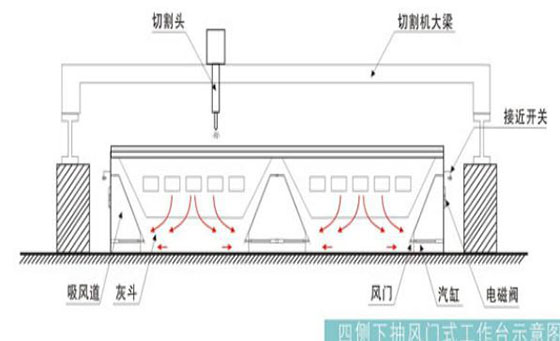

等离子切割烟尘净化风门式切割平台结构:


风门式切割平台除尘系统特点:
切割平台的抽风系统有效集中在切割机所在区域(宽度为切割平台宽度,长度方向约1m),该区域随切割头移动而移动,有效节省了抽风量。


<

缺点:

结构较复杂,钢材耗量大,制作精度要求高;

气缸风门组件较多,故障点多,维修不便;

单个风门关闭不严或失效影响抽风效果;

清理不便;

同等切割平台宽度,所需抽风量大,除尘投资较高。

优点:

同等轨距下,有效切割宽度大;

抽风均匀,效果好,不受钢板在切割平台上的覆盖率影响。

风门式切割平台比较适合平台宽度小于4m的除尘应用。

工作原理:

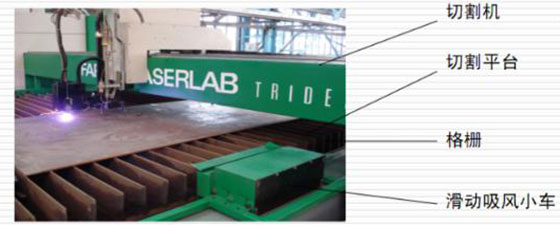

在切割平台一侧安装方形吸风道,吸风道上方装有一个可随切割机一起移动的吸风小车,并在切割平台的另一侧装有吹风风机。滑动吸风小车切割头吹风风机安装在切割机沿衡量方向的同一直线上。利用切割平台上的格栅板与切割钢板形成“烟气通道”。切割钢板时,吹风风机将产生的切割烟尘通过“烟气通道”吹向吸风小车吸风口,进入方形吸气风道,最后进入净化器主机进行切割烟尘净化处理。

案例介绍:

欢迎留言洽询详细信息!
